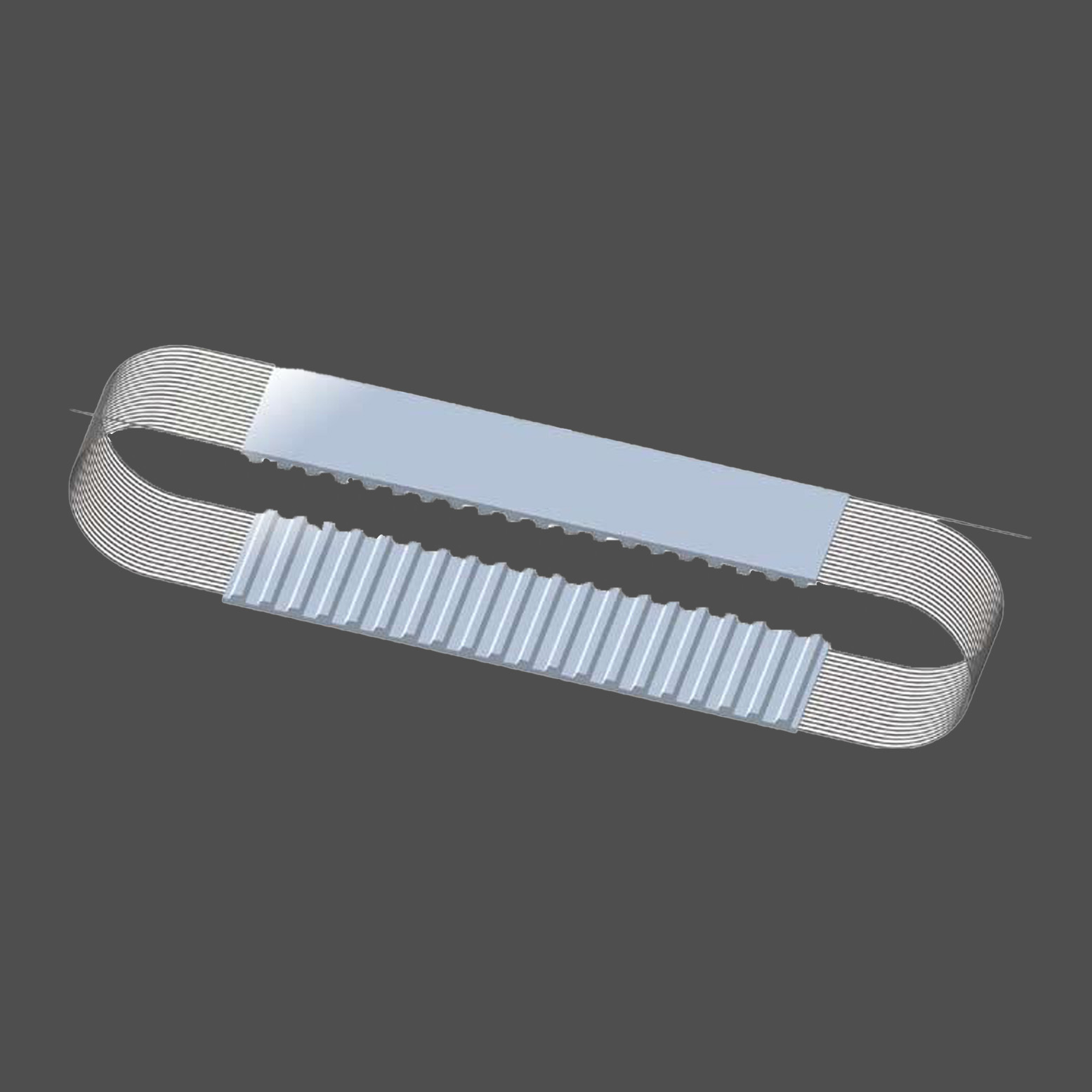

Der PU-Zahnriemen ATL10 als Wickelriemen hat endlose, nicht verschweißte Zugträger. Damit entfällt die Verbindungsstelle als Schwachpunkt, und der Riemen läuft gleichmäßig über die gesamte Länge. Lieferbar ist er in Längen von 800 mm bis 22.000 mm (in 10-mm-Schritten). Standardbreiten: 25, 32, 50, 75, 100 und 150 mm. Standard-Zugträger: Stahlcords 1,2 mm. Als Zugträger stehen Stahlcords und Edelstahlcords zur Wahl. Ein Nylon-Gewebe auf Zahn- und/oder Rückseite (PAZ/PAR) senkt auf Wunsch den Gleitwiderstand.
| Eigenschaft | Wert |
|---|---|

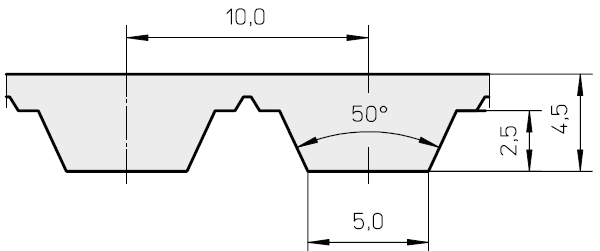

| Profil | ATL10 |
| Material | Polyurethan |
| Farbe | Weiß |
| Shore Härte | 92° Shore A |
| Standard-Zugträger | Stahlcords 1,2 mm |
| Verfügbare Zugträger | Stahlcords, Edelstahlcords |
| Breitentoleranz | ± 0,5 mm |
| Höhentoleranz | ± 0,3 mm |
| Längentoleranz | ± 0,8 mm/M |
| Gewicht pro Meter | ± 68 g/10 mm Riemenbreite |
| Min. Zahnanzahl der Riemenscheibe | 25 Zähne |
| Min. Durchmesser der Riemenscheibe | 77,70 mm |
| Min. Durchmesser Gegenbiegung | 120 mm |
| Länge | 800 mm bis 22.000 mm (in 10-mm-Schritten) |
| Verstärkte Stahlcords | 1,2 mm |
| Länge | Länge in Vielfachen von 10 mm (800 mm – 22.000 mm) |
| Abkürzung | Bedeutung |
|---|---|
| PAZ | Nylon-Gewebe auf der Zahnseite |
| PAR | Nylon-Gewebe auf der Rückseite |
| E-Koords | Extra flexible Zugträger |
| DL | Doppelt verzahnter Riemen |
| DR | Erhöhte Rückseite |
| TK | Variante mit extrudierter Führung |
| ATL | Verstärkte Zugträger |
25 mm, 32 mm, 50 mm, 75 mm, 100 mm, 150 mm
Grundprodukt: PU Zahnriemen ATL10
