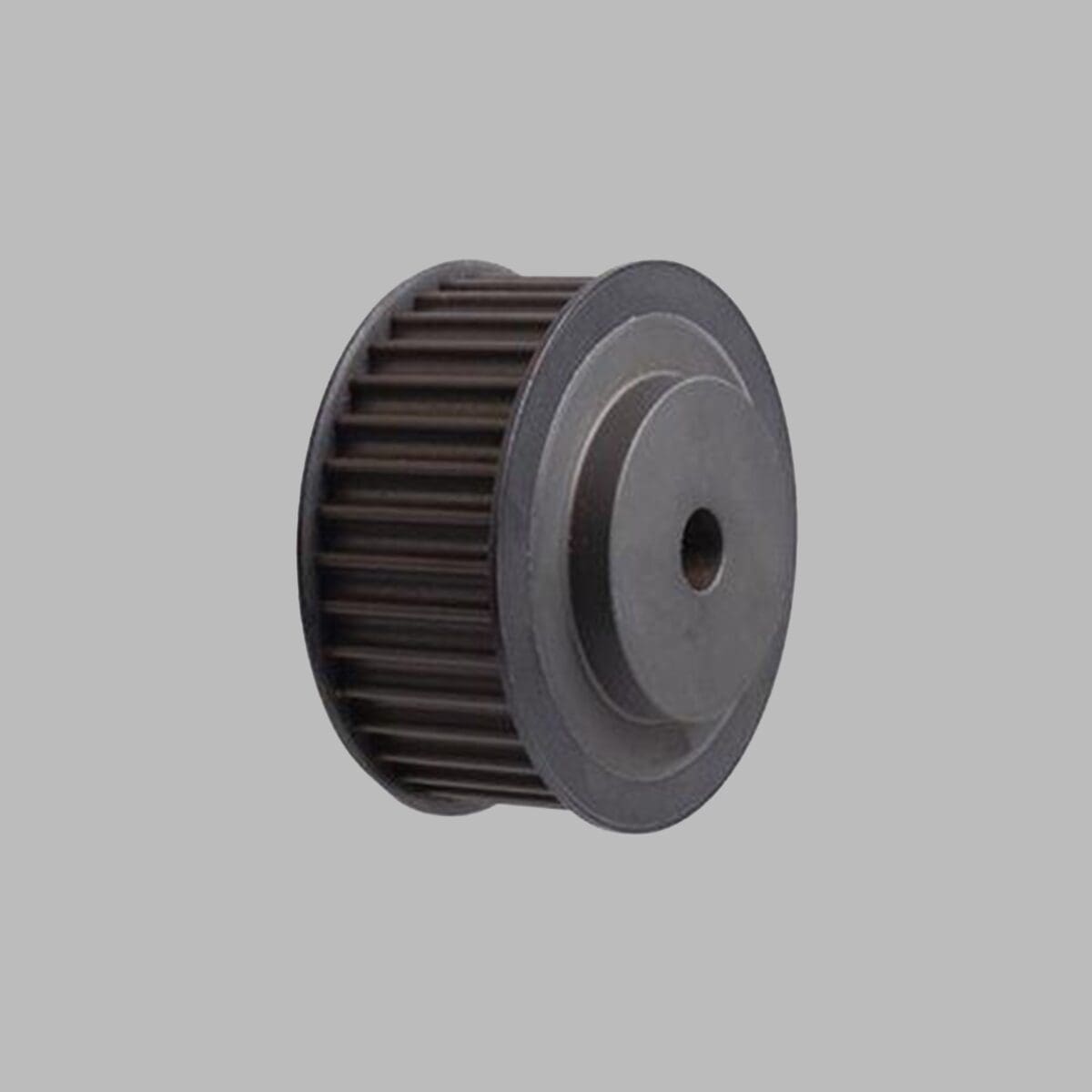

Die Zahnscheiben AT10 sind das passende Gegenstück zu PU-Zahnriemen AT10. Sie sind mit 18 bis 60 Zähnen für Riemenbreiten von 16 bis 50 mm erhältlich. Kleinere Scheiben besitzen Bordscheiben, größere werden ohne geliefert. Alle Scheiben haben eine Vorbohrung und können von uns einbaufertig umgearbeitet werden.
| Eigenschaft | Wert |
|---|---|
| Profil | AT10 |
| Zähne | Typ | Artikel-Nr. | dk (mm) | db (mm) | dn (mm) | dv (mm) | b1 (mm) | b (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 18 | 6F | LS 50 AT10 / 18-2 | 55,45 | 61 | 40 | 8 | 40 | 50 | 0,286 |
| 19 | 6F | LS 50 AT10 / 19-2 | 58,61 | 64 | 44 | 8 | 40 | 50 | 0,326 |
| 20 | 6F | LS 50 AT10 / 20-2 | 61,86 | 68 | 46 | 8 | 40 | 50 | 0,355 |
| 22 | 6F | LS 50 AT10 / 22-2 | 68,20 | 74 | 52 | 8 | 40 | 50 | 0,393 |
| 24 | 6F | LS 50 AT10 / 24-2 | 74,55 | 80 | 58 | 8 | 40 | 50 | 0,527 |
| 25 | 6F | LS 50 AT10 / 25-2 | 77,71 | 84 | 60 | 8 | 40 | 50 | 0,573 |
| 26 | 6F | LS 47 AT10 / 26-2 | 80,90 | 88 | 60 | 8 | 37 | 47 | 0,564 |
| 27 | 6F | LS 50 AT10 / 27-2 | 84,11 | 90 | 60 | 8 | 40 | 50 | 0,664 |
| 28 | 6F | LS 47 AT10 / 28-2 | 87,25 | 93 | 60 | 8 | 37 | 47 | 0,642 |
| 30 | 6F | LS 50 AT10 / 30-2 | 93,65 | 99 | 60 | 8 | 40 | 50 | 0,812 |
| 32 | 6F | LS 50 AT10 / 32-2 | 100,01 | 106 | 65 | 10 | 40 | 50 | 0,938 |
| 36 | 6F | LS 50 AT10 / 36-2 | 112,75 | 118 | 70 | 10 | 40 | 50 | 1,170 |
| 40 | 6F | LS 50 AT10 / 40-2 | 125,45 | 131 | 80 | 10 | 40 | 50 | 1,472 |
| 44 | 6F | LS 50 AT10 / 44-0 | 138,20 | – | 88 | 10 | 40 | 50 | 1,611 |
| 48 | 6 | LS 50 AT10 / 48-0 | 150,95 | – | 95 | 16 | 40 | 50 | 2,094 |
| 60 | 6 | LS 50 AT10 / 60-0 | 189,11 | – | 110 | 16 | 40 | 50 | 3,320 |
16 mm, 25 mm, 32 mm, 50 mm
