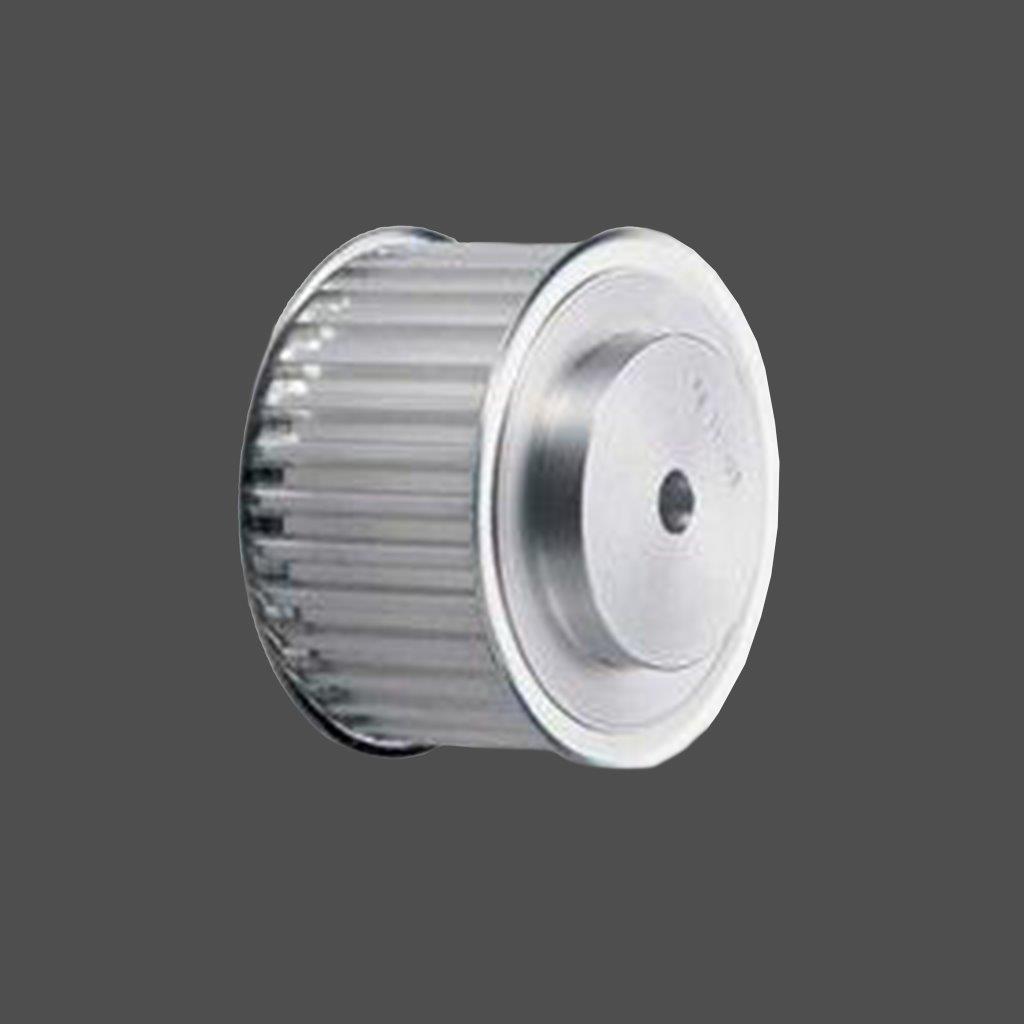

Die Zahnscheiben T5 sind für Zahnriemen mit 10, 16 und 25 mm Breite ausgelegt und mit 10 bis 60 Zähnen erhältlich. Sie werden vorgebohrt geliefert; kleinere Scheiben haben Bordscheiben zur seitlichen Führung des Riemens. Wenn Sie die Scheibe einbaufertig benötigen, übernehmen wir die Umarbeitung nach Ihren Angaben. Passende T5-Zahnriemen und Klemmverbinder liefern wir aus einer Hand.
| Eigenschaft | Wert |
|---|---|
| Profil | T5 |
| Zähne | Typ | Artikel-Nr. | dk (mm) | db (mm) | dn (mm) | dv (mm) | b1 (mm) | b (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 6F | LS 21 T5 / 10-2 | 15,05 | 18 | 8 | 4 | 15 | 21 | 0,010 |
| 12 | 6F | LS 21 T5 / 12-2 | 18,25 | 23 | 12 | 4 | 15 | 21 | 0,016 |
| 14 | 6F | LS 21 T5 / 14-2 | 21,45 | 26 | 14 | 6 | 15 | 21 | 0,019 |
| 15 | 6F | LS 21 T5 / 15-2 | 23,05 | 28 | 16 | 6 | 15 | 21 | 0,021 |
| 16 | 6F | LS 21 T5 / 16-2 | 24,61 | 30 | 18 | 6 | 15 | 21 | 0,025 |
| 18 | 6F | LS 21 T5 / 18-2 | 27,81 | 34 | 20 | 6 | 15 | 21 | 0,031 |
| 19 | 6F | LS 21 T5 / 19-2 | 29,41 | 35 | 22 | 6 | 15 | 21 | 0,036 |
| 20 | 6F | LS 21 T5 / 20-2 | 31,01 | 36 | 24 | 6 | 15 | 21 | 0,038 |
| 22 | 6F | LS 21 T5 / 22-2 | 34,25 | 36 | 24 | 6 | 15 | 21 | 0,046 |
| 24 | 6F | LS 21 T5 / 24-2 | 37,41 | 42 | 26 | 6 | 15 | 21 | 0,054 |
| 25 | 6F | LS 21 T5 / 25-2 | 38,95 | 43 | 26 | 6 | 15 | 21 | 0,058 |
| 26 | 6F | LS 21 T5 / 26-2 | 40,61 | 46 | 26 | 6 | 15 | 21 | 0,062 |
| 27 | 6F | LS 21 T5 / 27-2 | 42,21 | 47 | 30 | 8 | 15 | 21 | 0,064 |
| 28 | 6F | LS 21 T5 / 28-2 | 43,75 | 50 | 32 | 8 | 15 | 21 | 0,071 |
| 30 | 6F | LS 21 T5 / 30-2 | 46,95 | 52 | 34 | 8 | 15 | 21 | 0,075 |
| 32 | 6F | LS 21 T5 / 32-2 | 50,11 | 55 | 38 | 8 | 15 | 21 | 0,088 |
| 36 | 6F | LS 21 T5 / 36-2 | 56,45 | 61 | 38 | 8 | 15 | 21 | 0,114 |
| 40 | 6F | LS 21 T5 / 40-2 | 62,85 | 68 | 40 | 8 | 15 | 21 | 0,138 |
| 42 | 6F | LS 21 T5 / 42-2 | 66,00 | 73 | 40 | 8 | 15 | 21 | 0,161 |
| 44 | 6 | LS 21 T5 / 44-0 | 69,21 | – | 45 | 8 | 15 | 21 | 0,185 |
| 48 | 6 | LS 21 T5 / 48-0 | 75,55 | – | 50 | 8 | 15 | 21 | 0,201 |
| 60 | 6 | LS 27 T5 / 60-0 | 94,55 | – | 65 | 8 | 15 | 21 | 0,307 |
10 mm, 16 mm, 25 mm
