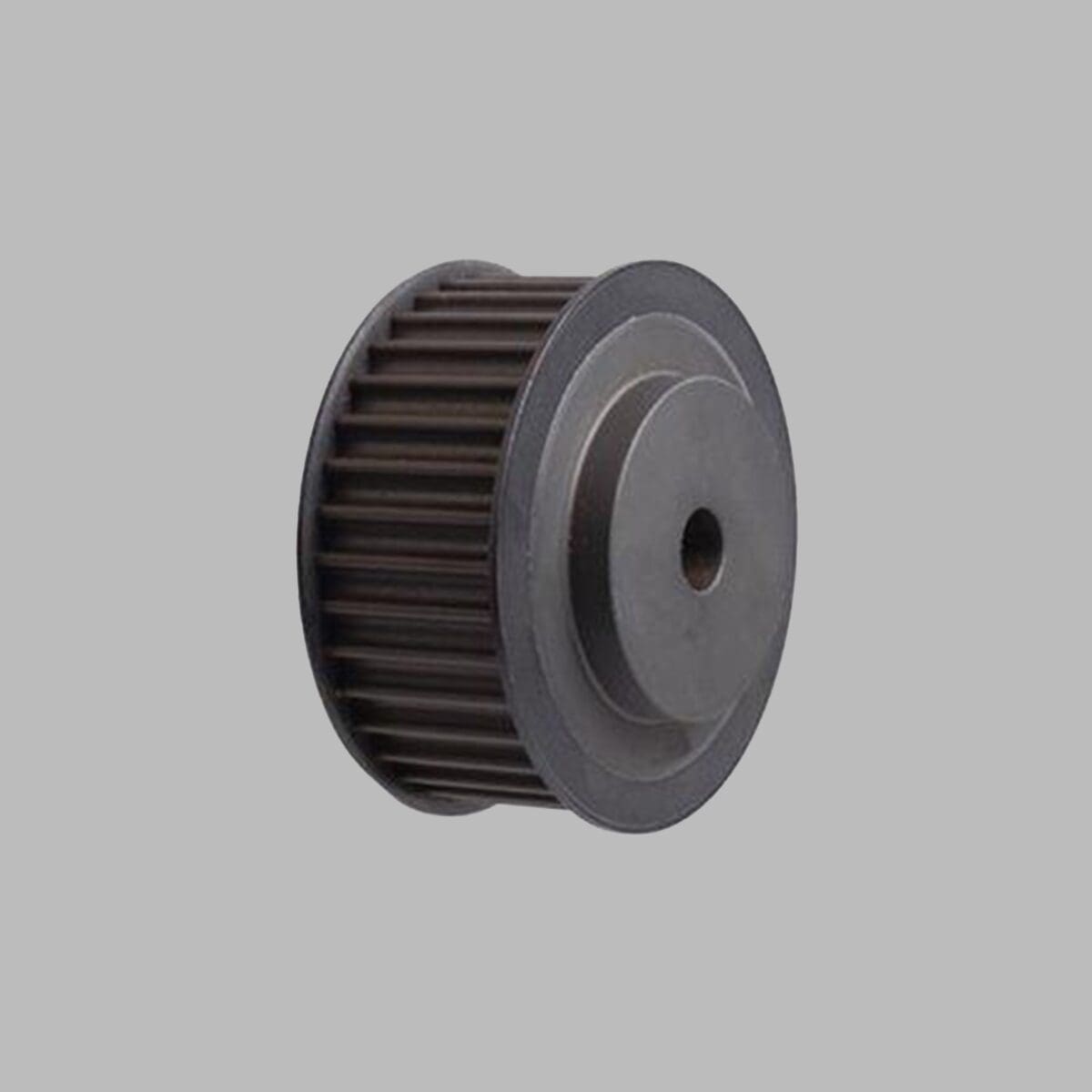

Für Antriebe mit HTD-8M-Zahnriemen bieten wir Zahnscheiben mit 22 bis 192 Zähnen an. Je nach Größe bestehen sie aus Stahl oder Grauguss. Die Scheiben passen zu Riemenbreiten von 20, 30, 50 und 85 mm und werden in verschiedenen Bauformen mit Vorbohrung geliefert. Fertigbohrungen und weitere Bearbeitungen übernehmen wir auf Anfrage.
| Eigenschaft | Wert |
|---|---|
| Profil | HTD8M |

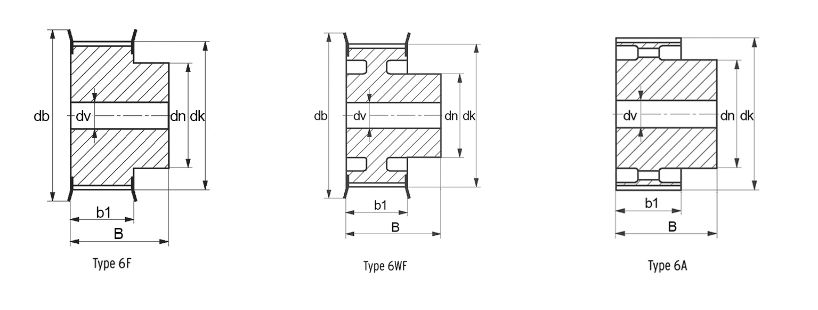

| Zähne | Typ | Material | Artikel-Nr. | dk (mm) | db (mm) | dn (mm) | dv (mm) | b1 (mm) | b (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 6F | St | 22-8M-20 | 54,65 | 60,0 | 43 | 12 | 28 | 38 | 0,540 |
| 24 | 6F | St | 24-8M-20 | 59,74 | 66,0 | 45 | 12 | 28 | 38 | 0,650 |
| 26 | 6F | St | 26-8M-20 | 64,84 | 71,0 | 50 | 12 | 28 | 38 | 0,800 |
| 28 | 6F | St | 28-8M-20 | 70,08 | 75,0 | 50 | 15 | 28 | 38 | 0,870 |
| 30 | 6F | St | 30-8M-20 | 75,13 | 83,0 | 55 | 15 | 28 | 38 | 1,020 |
| 32 | 6F | St | 32-8M-20 | 80,16 | 87,0 | 60 | 15 | 28 | 38 | 1,200 |
| 34 | 6F | St | 34-8M-20 | 85,22 | 91,0 | 70 | 15 | 28 | 38 | 1,400 |
| 36 | 6F | St | 36-8M-20 | 90,30 | 98,5 | 70 | 15 | 28 | 38 | 1,550 |
| 38 | 6F | St | 38-8M-20 | 95,39 | 103,0 | 75 | 15 | 28 | 38 | 1,650 |
| 40 | 6F | GG | 40-8M-20 | 100,49 | 106,0 | 75 | 15 | 28 | 38 | 1,740 |
| 44 | 6F | GG | 44-8M-20 | 110,67 | 119,0 | 75 | 15 | 28 | 38 | 2,100 |
| 48 | 6F | GG | 48-8M-20 | 120,86 | 127,0 | 75 | 15 | 28 | – | 2,440 |
| 56 | 6WF | GG | 56-8M-20 | 141,23 | 148,0 | 80 | 15 | 28 | 38 | 2,600 |
| 64 | 6WF | GG | 64-8M-20 | 161,60 | 168,0 | 80 | 15 | 28 | 38 | 2,900 |
| 72 | 6WF | GG | 72-8M-20 | 181,97 | 192,0 | 80 | 15 | 28 | 38 | 3,100 |
| 80 | 6A | GG | 80-8M-20 | 202,35 | – | 90 | 15 | 28 | 38 | 3,800 |
| 90 | 6A | GG | 90-8M-20 | 227,81 | – | 90 | 15 | 28 | 38 | 4,200 |
| 112 | 6A | GG | 112-8M-20 | 283,83 | – | 90 | 18 | 28 | 38 | 5,210 |
| 144 | 6A | GG | 144-8M-20 | 365,32 | – | 90 | 20 | 28 | 38 | 7,510 |
| 168 | 6A | GG | 168-8M-20 | 426,44 | – | 100 | 20 | 28 | 38 | 10,010 |
| 192 | 6A | GG | 192-8M-20 | 487,55 | – | 100 | 20 | 28 | 38 | 13,000 |
20 mm, 30 mm, 50 mm, 85 mm
