Klemmverbinder HTD 8M halten die Enden offener HTD-8M-Zahnriemen sicher fest – etwa in Linearantrieben mit Rundprofil. Sie sind für Riemenbreiten bis 85 mm erhältlich und bestehen aus Aluminium. Je nach Montage wählen Sie die Ausführung ohne (OB) oder mit Befestigungsbohrungen (MB).
| Eigenschaft | Wert |
|---|---|
| Profil | HTD8M |
OB = ohne Bohrungen, MB = mit Bohrungen

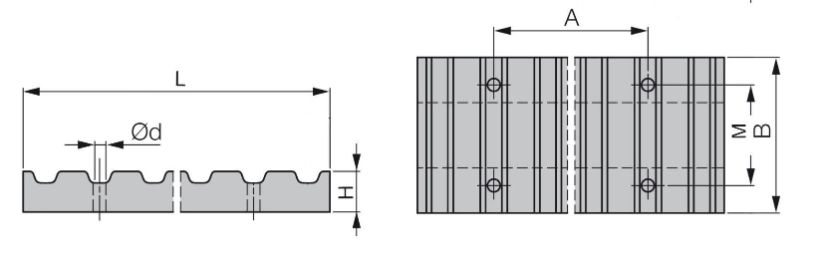

| Beschreibung | B | L | H | A | M | D | max. Riemenbreite |
|---|---|---|---|---|---|---|---|
| Klemmverbinder 45 x 66 - 8M OB | 45 | 66 | 15 | – | – | – | 20 |
| Klemmverbinder 45 x 66 - 8M MB | 45 | 66 | 15 | 40 | 29 | Ø9,0 | 20 |
| Klemmverbinder 55 x 66 - 8M OB | 55 | 66 | 15 | – | – | – | 30 |
| Klemmverbinder 55 x 66 - 8M MB | 55 | 66 | 15 | 40 | 39 | Ø9,0 | 30 |
| Klemmverbinder 75 x 66 - 8M OB | 75 | 66 | 15 | – | – | – | 50 |
| Klemmverbinder 75 x 66 - 8M MB | 75 | 66 | 15 | 40 | 59 | Ø9,0 | 50 |
| Klemmverbinder 110 x 66 - 8M OB | 110 | 66 | 15 | – | – | – | 85 |
| Klemmverbinder 110 x 66 - 8M MB | 110 | 66 | 15 | 40 | 94 | Ø9,0 | 85 |
