Die Zahnscheiben HTD 14M sind für schwere Antriebe mit hohen Drehmomenten ausgelegt. Sie werden aus Grauguss gefertigt und sind mit 28 bis 216 Zähnen für Riemenbreiten von 40 bis 115 mm erhältlich. Je nach Größe stehen verschiedene Bauformen zur Verfügung. Wir liefern die Scheiben vorgebohrt oder auf Wunsch einbaufertig bearbeitet.
| Eigenschaft | Wert |
|---|---|
| Profil | HTD14M |

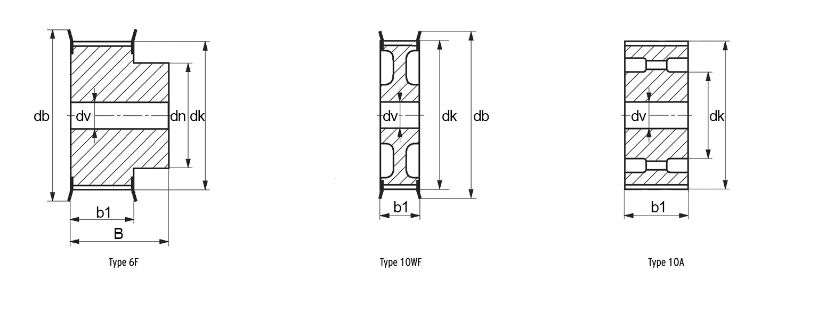

| Zähne | Typ | Material | Artikel-Nr. | dk (mm) | db (mm) | dn (mm) | dv (mm) | b1 (mm) | b (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 6F | GG | 28-14M-40 | 123,08 | 127 | 100 | 24 | 54 | 69 | 4,73 |
| 29 | 6F | GG | 29-14M-40 | 126,44 | 138 | 100 | 24 | 54 | 69 | 5,09 |
| 30 | 6F | GG | 30-14M-40 | 130,90 | 138 | 100 | 24 | 54 | 69 | 5,45 |
| 32 | 6F | GG | 32-14M-40 | 139,81 | 154 | 100 | 24 | 54 | 69 | 6,17 |
| 34 | 6F | GG | 34-14M-40 | 148,72 | 160 | 100 | 24 | 54 | 69 | 6,88 |
| 36 | 6F | GG | 36-14M-40 | 157,63 | 168 | 100 | 24 | 54 | 69 | 7,60 |
| 38 | 6F | GG | 38-14M-40 | 166,55 | 183 | 120 | 24 | 54 | 69 | 8,28 |
| 40 | 6F | GG | 40-14M-40 | 175,46 | 188 | 120 | 24 | 54 | 69 | 9,26 |
| 44 | 6F | GG | 44-14M-40 | 193,28 | 211 | 120 | 24 | 54 | 69 | 10,32 |
| 48 | 6WF | GG | 48-14M-40 | 211,11 | 226 | 135 | 24 | 54 | 69 | 11,50 |
| 56 | 6WF | GG | 56-14M-40 | 246,76 | 256 | 135 | 28 | 54 | 69 | 13,05 |
| 64 | 6WF | GG | 64-14M-40 | 282,41 | 296 | 135 | 28 | 54 | 69 | 14,40 |
| 72 | 6A | GG | 72-14M-40 | 318,06 | – | 135 | 28 | 54 | 69 | 16,90 |
| 80 | 6A | GG | 80-14M-40 | 353,71 | – | 135 | 28 | 54 | 69 | 18,50 |
| 90 | 6A | GG | 90-14M-40 | 398,28 | – | 135 | 28 | 54 | 69 | 20,00 |
| 112 | 6A | GG | 112-14M-40 | 496,32 | – | 135 | 28 | 54 | 69 | 26,70 |
| 144 | 6A | GG | 144-14M-40 | 638,92 | – | 135 | 28 | 54 | 69 | 35,00 |
| 168 | 6A | GG | 168-14M-40 | 745,87 | – | 135 | 28 | 54 | 69 | 44,20 |
| 192 | 6A | GG | 192-14M-40 | 852,82 | – | 135 | 28 | 54 | 69 | 52,20 |
| 216 | 6A | GG | 216-14M-40 | 959,76 | – | 135 | 28 | 54 | 69 | 60,00 |
40 mm, 55 mm, 85 mm, 115 mm
