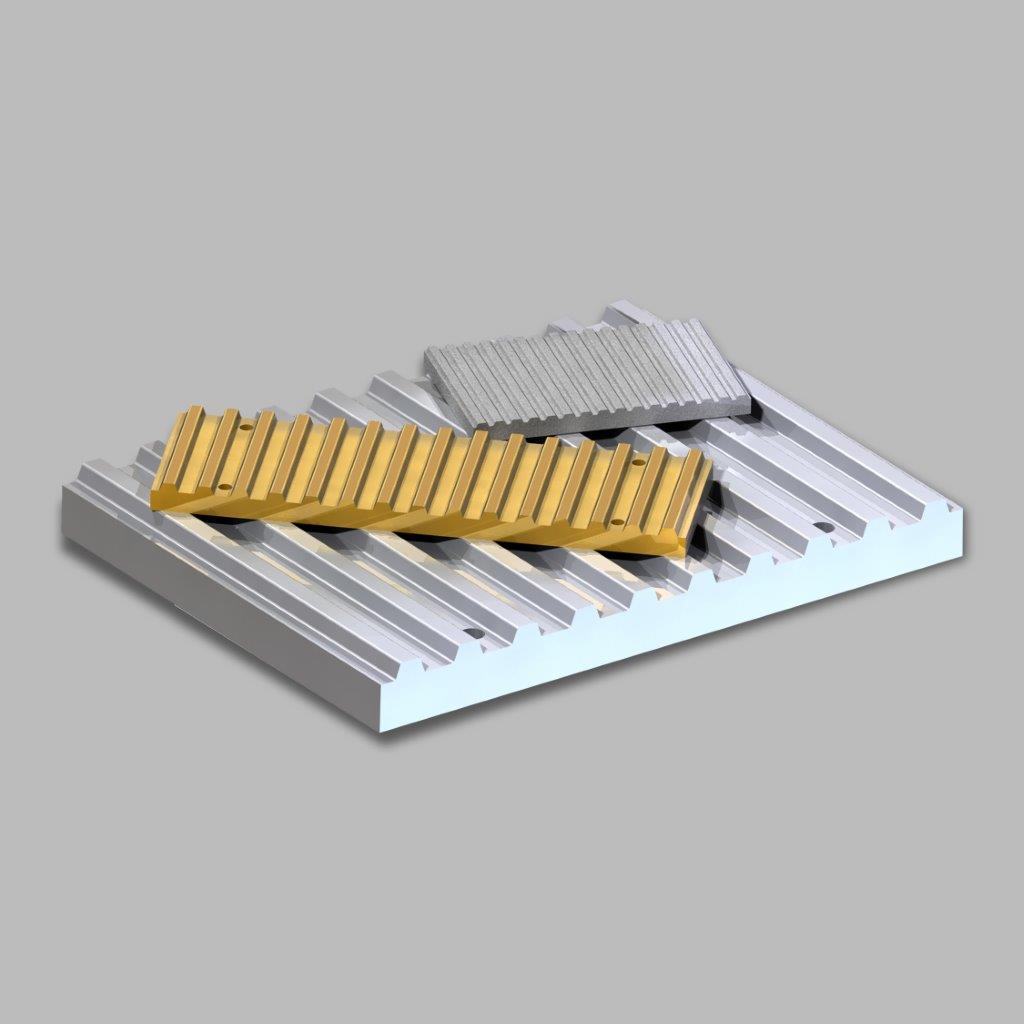

Der Klemmverbinder HTD 14M ist für schwere Linearantriebe mit HTD-14M-Zahnriemen ausgelegt. Er ist für Riemenbreiten bis 170 mm erhältlich und spannt die Riemenenden formschlüssig ein. Lieferbar ohne Bohrungen (OB) oder mit Befestigungsbohrungen (MB); Sonderabmessungen fertigen wir auf Anfrage.
| Eigenschaft | Wert |
|---|---|
| Profil | HTD14M |
OB = ohne Bohrungen, MB = mit Bohrungen
| Beschreibung | B | L | H | A | M | D | max. Riemenbreite |
|---|---|---|---|---|---|---|---|
| Klemmverbinder 55 x 116 - HTD14M OB | 55 | 116 | 20 | – | – | – | 30 |
| Klemmverbinder 55 x 116 - HTD14M MB | 55 | 116 | 20 | 70 | 39 | Ø11 | 30 |
| Klemmverbinder 70 x 116 - HTD14M OB | 70 | 116 | 20 | – | – | – | 40 |
| Klemmverbinder 70 x 116 - HTD14M MB | 70 | 116 | 20 | 70 | 50 | Ø11 | 40 |
| Klemmverbinder 86 x 116 - HTD14M OB | 86 | 116 | 20 | – | – | – | 55 |
| Klemmverbinder 86 x 116 - HTD14M MB | 86 | 116 | 20 | 70 | 66 | Ø11 | 55 |
| Klemmverbinder 116 x 116 - HTD14M OB | 116 | 116 | 20 | – | – | – | 85 |
| Klemmverbinder 116 x 116 - HTD14M MB | 116 | 116 | 20 | 70 | 96 | Ø11 | 85 |
| Klemmverbinder 146 x 116 - HTD14M OB | 146 | 116 | 20 | – | – | – | 115 |
| Klemmverbinder 146 x 116 - HTD14M MB | 146 | 116 | 20 | 70 | 126 | Ø11 | 115 |
| Klemmverbinder 201 x 116 - HTD14M OB | 201 | 116 | 20 | – | – | – | 170 |
| Klemmverbinder 201 x 116 - HTD14M MB | 201 | 116 | 20 | 70 | 181 | Ø11 | 170 |
