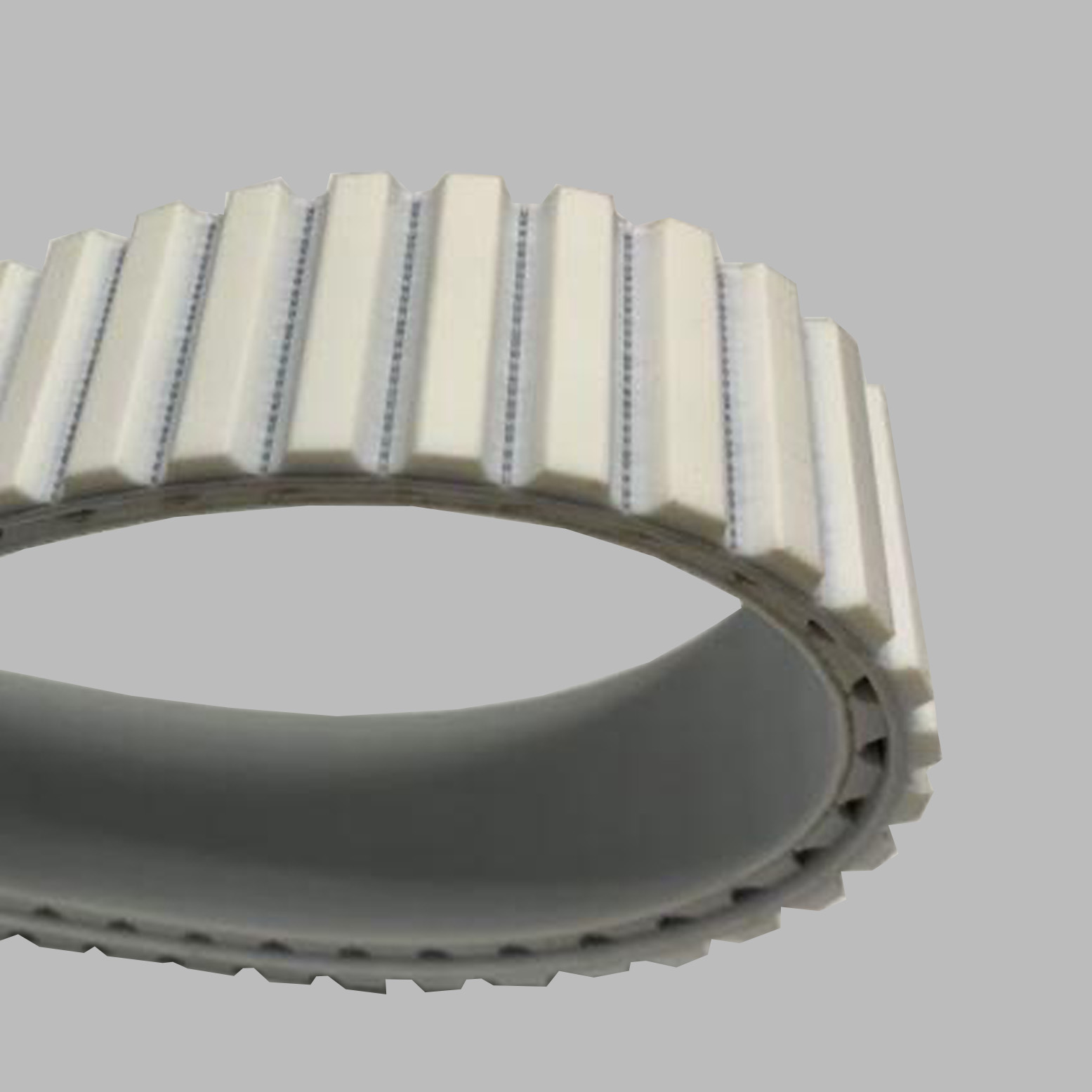

Der PU-Zahnriemen ATL20 offen wird als Meterware geliefert und lässt sich auf die benötigte Länge zuschneiden. Offene Zahnriemen kommen vor allem in Linearantrieben zum Einsatz. Standardbreiten: 25, 32, 50, 75, 100 und 150 mm. Standardmäßig ist er mit verstärkten Stahlcords (1,7 mm) ausgestattet. Als Zugträger stehen Stahlcords und Edelstahlcords zur Wahl. Ein Nylon-Gewebe auf Zahn- und/oder Rückseite (PAZ/PAR) senkt auf Wunsch den Gleitwiderstand.
| Eigenschaft | Wert |
|---|---|
| Profil | ATL20 |
| Material | Polyurethan |
| Farbe | Weiß |
| Shore Härte | 92° Shore A |
| Standard-Zugträger | Stahl-Zugträger, 1,7 mm |
| Verfügbare Zugträger | Stahlcords, Edelstahlcords |
| Breitentoleranz | ± 1,0 mm |
| Höhentoleranz | ± 0,4 mm |
| Längentoleranz | ± 0,8 mm/M |
| Gewicht pro Meter | ± 110 g/10 mm Riemenbreite |
| Min. Zahnanzahl der Riemenscheibe | 22 Zähne |
| Min. Durchmesser der Riemenscheibe | 140,05 mm |
| Min. Durchmesser Gegenbiegung | 170 mm |
| Verstärkte Stahlcords | 1,7 mm |
25 mm, 32 mm, 50 mm, 75 mm, 100 mm, 150 mm
Grundprodukt: PU Zahnriemen ATL20
