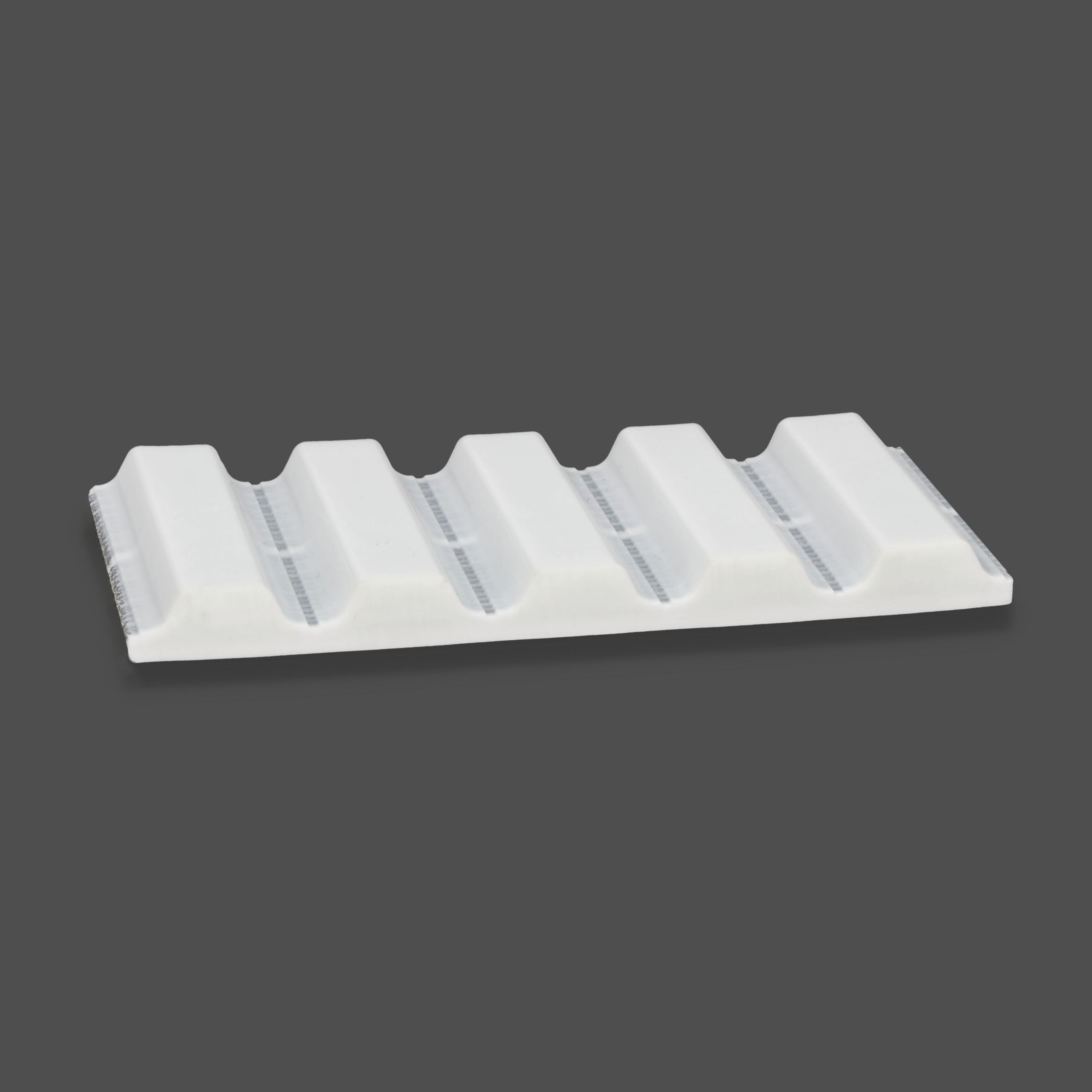

Der PU-Zahnriemen ATL20 wurde für Linearantriebe entwickelt, bei denen große Kräfte und höchste Positioniergenauigkeit zusammenkommen. Die 20-mm-Teilung und die verstärkten Stahlzugträger mit 1,7 mm Durchmesser machen ihn äußerst robust und dehnungsarm. Er ist für Kraftübertragung ebenso ausgelegt wie für hochgenaue Positionieranwendungen. Der ATL20 ist ab Lager verfügbar – als offene Meterware oder Wickel, auf Wunsch mit extra starken Stahlcords.
| Eigenschaft | Wert |
|---|---|
| Profil | ATL20 |
| Shore Härte | 92° Shore A |
| Standard-Zugträger | Stahl-Zugträger, 1,7 mm |
| Breitentoleranz | ± 1,0 mm |
| Höhentoleranz | ± 0,4 mm |
| Längentoleranz | ± 0,8 mm/M |
| Gewicht pro Meter | ± 110 g/10 mm Riemenbreite |
| Min. Zahnanzahl der Riemenscheibe | 22 Zähne |
| Min. Durchmesser der Riemenscheibe | 140,05 mm |
| Min. Durchmesser Gegenbiegung | 170 mm |
25 mm, 32 mm, 50 mm, 75 mm, 100 mm, 150 mm
