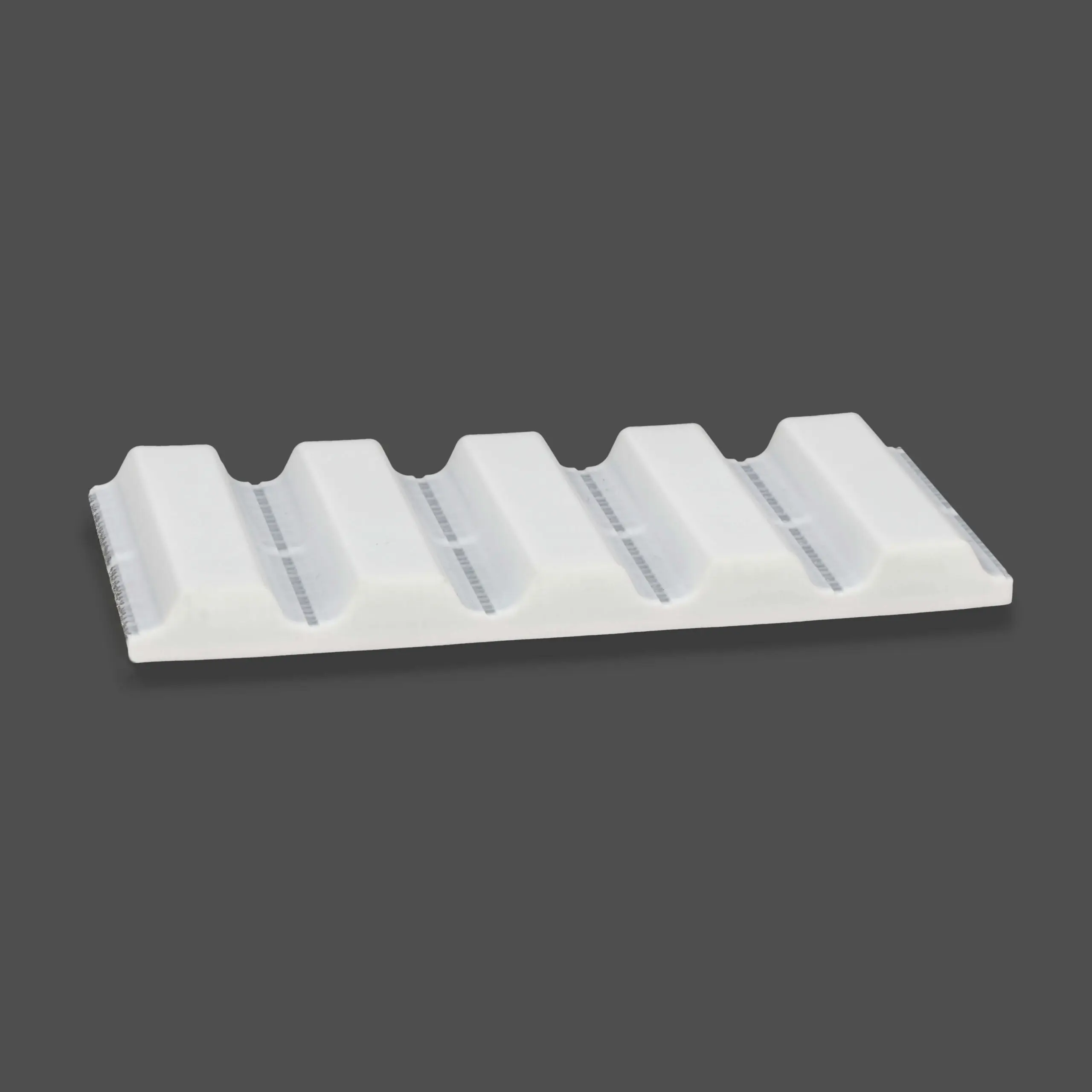

Für schwere Förder- und Linearantriebe ist der PU-Zahnriemen AT20 die passende Wahl. Die große 20-mm-Teilung und Stahlzugträger mit 1,2 mm Durchmesser nehmen hohe Zugkräfte auf und sorgen auch bei großen Lasten für sicheren Formschluss. Der Riemen ist mit Stahl- oder Edelstahl-Zugträgern sowie mit Gewebeauflagen auf Zahn- oder Rückseite erhältlich. Wir liefern ihn offen, verschweißt, als Wickel oder mit Pin-Join – auf Wunsch mit Beschichtung und Bearbeitung.
| Eigenschaft | Wert |
|---|---|
| Profil | AT20 |
| Shore Härte | 92° Shore A |
| Standard-Zugträger | Stahl-Zugträger, 1,2 mm |
| Verfügbare Zugträger | Stahl, Edelstahl |
| Breitentoleranz | ± 1,0 mm |
| Höhentoleranz | ± 0,4 mm |
| Längentoleranz | ± 0,8 mm/M |
| Gewicht pro Meter | ± 100 g/10 mm Riemenbreite pro Meter |
| Min. Zahnanzahl der Riemenscheibe | 18 Zähne |
| Min. Durchmesser der Riemenscheibe | 111,75 mm |
| Min. Durchmesser Gegenbiegung | 120,00 mm |
| Merkmal | Stahl | Edelstahl |
|---|---|---|
| Standard | ✔ | ✔ |
| PAZ (Nylon-Gewebe auf Zahnseite) | ✔ | ✔ |
| PAZ-PAR (Gewebe auf Zahn- & Rückseite) | ✔ | - |
| ATL (Verstärkte Zugträger) | ✔ | - |
| ATL-PAZ | ✔ | - |
| Abkürzung | Bedeutung |
|---|---|
| PAZ | Nylon-Gewebe auf der Zahnseite |
| PAR | Nylon-Gewebe auf der Rückseite |
| E-Koord | Extra flexible Zugträger |
| DL | Doppelt verzahnter Riemen |
| DR | Erhöhte Rückseite |
| TK | Variante mit extrudierter Führung |
| ATL | Verstärkte Zugträger |
25 mm, 32 mm, 50 mm, 75 mm, 100 mm, 150 mm
