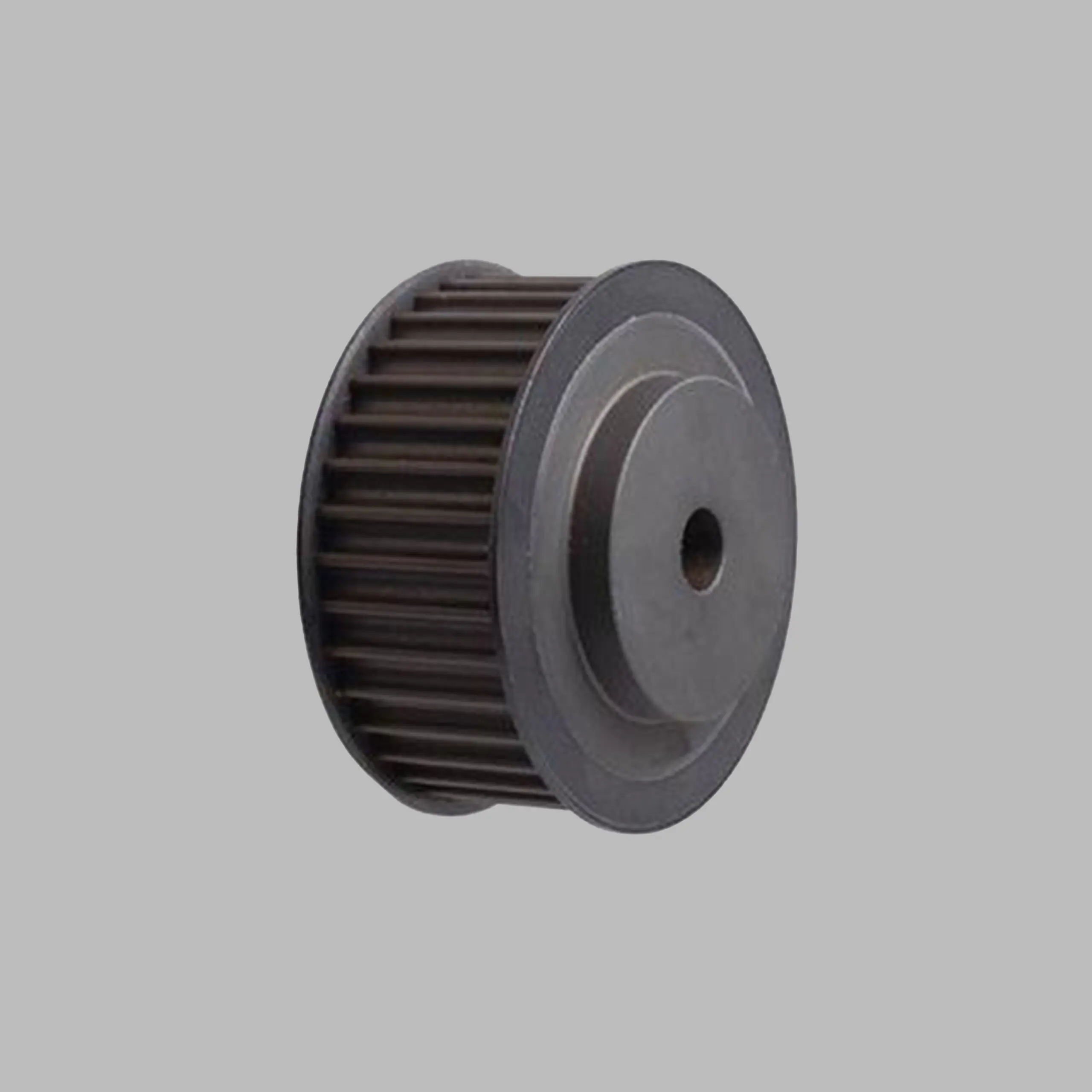

Die Zahnscheiben L mit 3/8″-Teilung sind für PU-Zahnriemen L in Breiten von 12,7 bis 25,4 mm ausgelegt. Sie sind mit 10 bis 72 Zähnen erhältlich, je nach Größe aus Stahl oder Grauguss. Die Scheiben werden vorgebohrt geliefert und können nach Ihren Angaben fertig bearbeitet werden.
| Eigenschaft | Wert |
|---|---|
| Profil | L |
| Zähne | Typ | Material | Artikel-Nr. | dk (mm) | db (mm) | dn (mm) | b1 (mm) | b (mm) |
|---|---|---|---|---|---|---|---|---|
| 10 | 6F | St | 10 L 050 | 29,56 | 33 | 20 | 19 | 30 |
| 12 | 6F | St | 12 L 050 | 35,62 | 40 | 27 | 19 | 30 |
| 13 | 6F | St | 13 L 050 | 38,65 | 46 | 27 | 19 | 30 |
| 14 | 6F | St | 14 L 050 | 41,69 | 47 | 29 | 19 | 30 |
| 15 | 6F | St | 15 L 050 | 44,72 | 50 | 32 | 19 | 30 |
| 16 | 6F | St | 16 L 050 | 47,75 | 55 | 37 | 19 | 30 |
| 17 | 6F | St | 17 L 050 | 50,78 | 55 | 37 | 19 | 30 |
| 18 | 6F | St | 18 L 050 | 53,81 | 62 | 41 | 19 | 30 |
| 19 | 6F | St | 19 L 050 | 56,84 | 62 | 41 | 19 | 30 |
| 20 | 6F | St | 20 L 050 | 59,88 | 67 | 47 | 19 | 30 |
| 21 | 6F | St | 21 L 050 | 62,91 | 67 | 47 | 19 | 30 |
| 22 | 6F | St | 22 L 050 | 65,94 | 73 | 50 | 19 | 30 |
| 24 | 6F | St | 24 L 050 | 72,01 | 80 | 57 | 19 | 30 |
| 26 | 6F | St | 26 L 050 | 78,07 | 88 | 64 | 19 | 30 |
| 28 | 6F | St | 28 L 050 | 84,13 | 94 | 70 | 19 | 30 |
| 30 | 6F | St | 30 L 050 | 90,20 | 98 | 72 | 19 | 30 |
| 32 | 6F | St | 32 L 050 | 96,26 | 100 | 75 | 19 | 30 |
| 36 | 6F | GG | 36 L 050 | 108,39 | 113 | 88 | 19 | 30 |
| 40 | 6WF | GG | 40 L 050 | 120,52 | 129 | 68 | 19 | 30 |
| 44 | 6WF | GG | 44 L 050 | 132,64 | 142 | 68 | 19 | 30 |
| 48 | 6WF | GG | 48 L 050 | 144,77 | 151 | 68 | 19 | 30 |
| 60 | 6WF | GG | 60 L 050 | 181,15 | – | 68 | 19 | 30 |
| 72 | 6WF | GG | 72 L 050 | 217,54 | – | 75 | 19 | 30 |
12,7 mm, 19,05 mm, 25,4 mm
