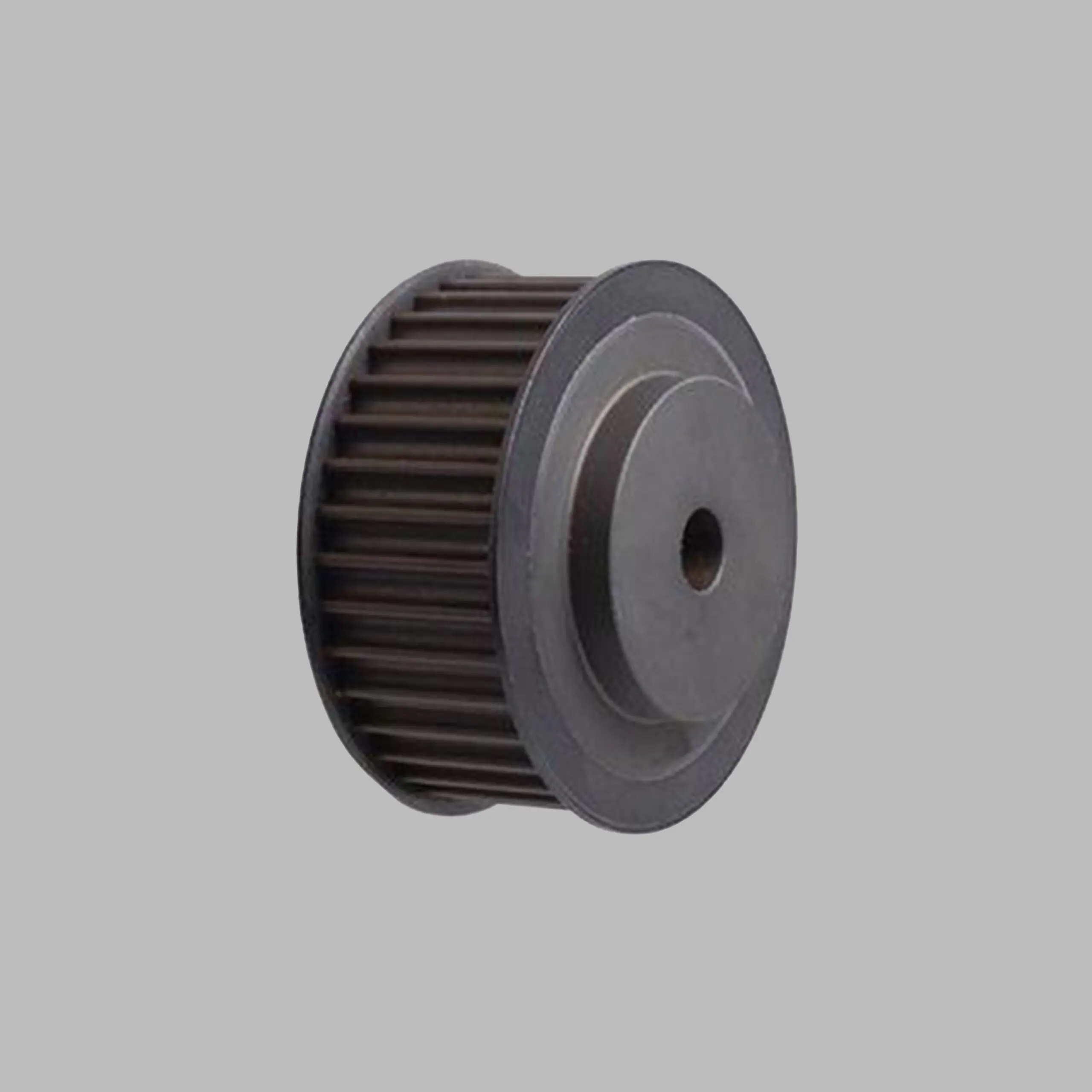

Für PU-Zahnriemen H bieten wir Zahnscheiben mit 1/2″-Teilung und 16 bis 120 Zähnen an. Sie passen zu Riemenbreiten von 25,4 bis 76,2 mm und werden je nach Größe aus Stahl oder Grauguss in verschiedenen Bauformen gefertigt. Die Scheiben werden mit Vorbohrung geliefert; auf Wunsch arbeiten wir sie einbaufertig um.
| Eigenschaft | Wert |
|---|---|
| Profil | H |

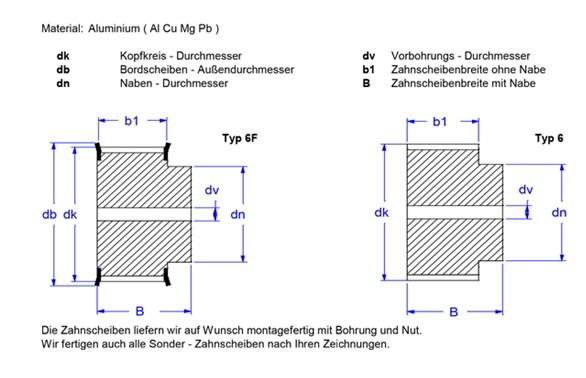

| Zähne | Typ | Material | Artikel-Nr. | dk (mm) | db (mm) | dn (mm) | b1 (mm) | b (mm) |
|---|---|---|---|---|---|---|---|---|
| 16 | 6F | St | 16 H 300 | 63,31 | 67 | 47 | 85,7 | 98 |
| 18 | 6F | St | 18 H 300 | 71,40 | 80 | 57 | 85,7 | 98 |
| 19 | 6F | St | 19 H 300 | 75,44 | 84 | 60 | 85,7 | 98 |
| 20 | 6F | St | 20 H 300 | 79,48 | 88 | 64 | 85,7 | 98 |
| 21 | 6F | St | 21 H 300 | 83,52 | 94 | 64 | 85,7 | 98 |
| 22 | 6F | St | 22 H 300 | 87,57 | 94 | 70 | 85,7 | 98 |
| 24 | 6F | St | 24 H 300 | 95,65 | 104 | 80 | 85,7 | 98 |
| 26 | 6F | GG | 26 H 300 | 103,74 | 108 | 85 | 85,7 | 98 |
| 28 | 6F | GG | 28 H 300 | 111,92 | 118 | 94 | 85,7 | 98 |
| 30 | 6F | GG | 30 H 300 | 119,91 | 129 | 104 | 85,7 | 98 |
| 32 | 6F | GG | 32 H 300 | 127,99 | 137 | 112 | 85,7 | 98 |
| 36 | 6F | GG | 36 H 300 | 144,16 | 151 | 75 | 85,7 | 98 |
| 40 | 6WF | GG | 40 H 300 | 160,33 | 168 | 75 | 85,7 | 98 |
| 44 | 6WF | GG | 44 H 300 | 176,50 | 191 | 75 | 85,7 | 98 |
| 48 | 6WF | GG | 48 H 300 | 192,67 | 199 | 75 | 85,7 | 98 |
| 60 | 6A | GG | 60 H 300 | 241,18 | – | 80 | 85,7 | 98 |
| 72 | 6A | GG | 72 H 300 | 289,69 | – | 80 | 85,7 | 98 |
| 84 | 6A | GG | 84 H 300 | 338,20 | – | 90 | 85,7 | 98 |
| 96 | 6A | GG | 96 H 300 | 386,71 | – | 100 | 85,7 | 98 |
| 120 | 6A | GG | 120 H 300 | 483,73 | – | 100 | 85,7 | 98 |
25,4 mm, 38,1 mm, 50,8 mm, 76,2 mm
