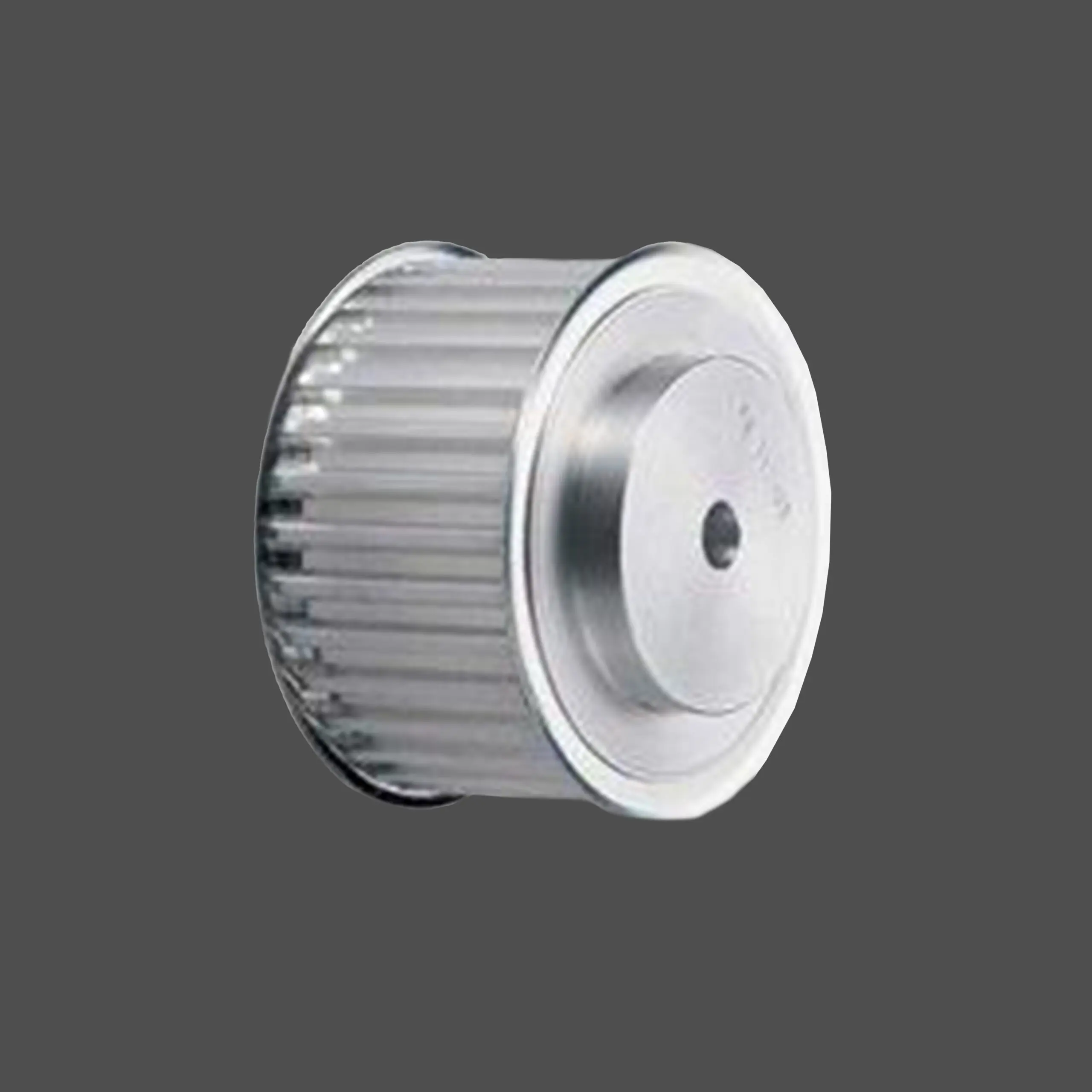

Unsere Zahnscheiben XL haben eine Zollteilung von 1/5″ und passen zu PU-Zahnriemen XL. Mit 10 bis 72 Zähnen eignen sie sich für leichte Antriebe sowie als Ersatz in Maschinen mit Inch-Profilen. Die Scheiben werden mit Vorbohrung geliefert; auf Wunsch übernehmen wir die Endbearbeitung.
| Eigenschaft | Wert |
|---|---|
| Profil | XL |

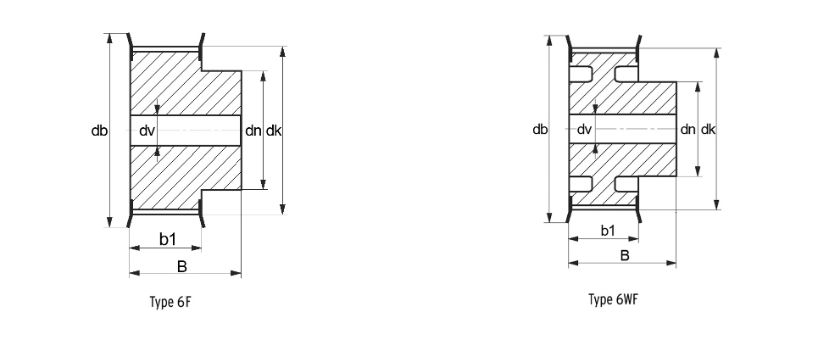

| Zähne | Typ | Artikel-Nr. | dk (mm) | db (mm) | dn (mm) | dv (mm) | b1 (mm) | b (mm) |
|---|---|---|---|---|---|---|---|---|
| 10 | 6F | 10 XL 037 | 15,66 | 23 | 9,5 | 4 | 14,3 | 19,8 |
| 11 | 6F | 11 XL 037 | 17,28 | 23 | 11,1 | 4 | 14,3 | 19,8 |
| 12 | 6F | 12 XL 037 | 18,89 | 25 | 12,7 | 6 | 14,3 | 19,8 |
| 14 | 6F | 14 XL 037 | 22,13 | 28 | 14,3 | 6 | 14,3 | 19,8 |
| 15 | 6F | 15 XL 037 | 23,75 | 28 | 15,9 | 6 | 14,3 | 19,8 |
| 16 | 6F | 16 XL 037 | 25,36 | 32 | 17,5 | 6 | 14,3 | 19,8 |
| 18 | – | 18 XL 037 | 28,60 | 35 | 20,6 | 6 | 14,3 | 19,8 |
| 20 | 6F | 20 XL 037 | 31,83 | 38 | 23,8 | 6 | 14,3 | 22,6 |
| 21 | 6F | 21 XL 037 | 33,45 | 38 | 23,8 | 6 | 14,3 | 22,6 |
| 22 | 6F | 22 XL 037 | 35,06 | 41 | 25,4 | 6 | 14,3 | 22,6 |
| 24 | 6F | 24 XL 037 | 38,30 | 44 | 27,0 | 6 | 14,3 | 22,6 |
| 26 | 6F | 26 XL 037 | 41,53 | 48 | 28,0 | 6 | 14,3 | 22,6 |
| 28 | 6F | 28 XL 037 | 44,77 | 51 | 30,2 | 6 | 14,3 | 22,6 |
| 30 | 6F | 30 XL 037 | 48,00 | 54 | 34,9 | 8 | 14,3 | 22,6 |
| 32 | 6F | 32 XL 037 | 51,23 | – | 38,0 | 8 | 14,3 | 25,4 |
| 36 | 6F | 36 XL 037 | 57,70 | – | 38,0 | 8 | 14,3 | 25,4 |
| 40 | 6F | 40 XL 037 | 64,17 | – | 38,0 | 8 | 14,3 | 25,4 |
| 42 | – | 42 XL 037 | 67,40 | – | 38,0 | 8 | 14,3 | 25,4 |
| 44 | 6F | 44 XL 037 | 70,64 | – | 38,0 | 8 | 14,3 | 25,4 |
| 48 | 6F | 48 XL 037 | 77,11 | – | 38,0 | 8 | 14,3 | 25,4 |
| 60 | 6WF | 60 XL 037 | 96,51 | – | 38,0 | 8 | 14,3 | 25,4 |
| 72 | 6WF | 72 XL 037 | 115,92 | – | 38,0 | 8 | 14,3 | 25,4 |
