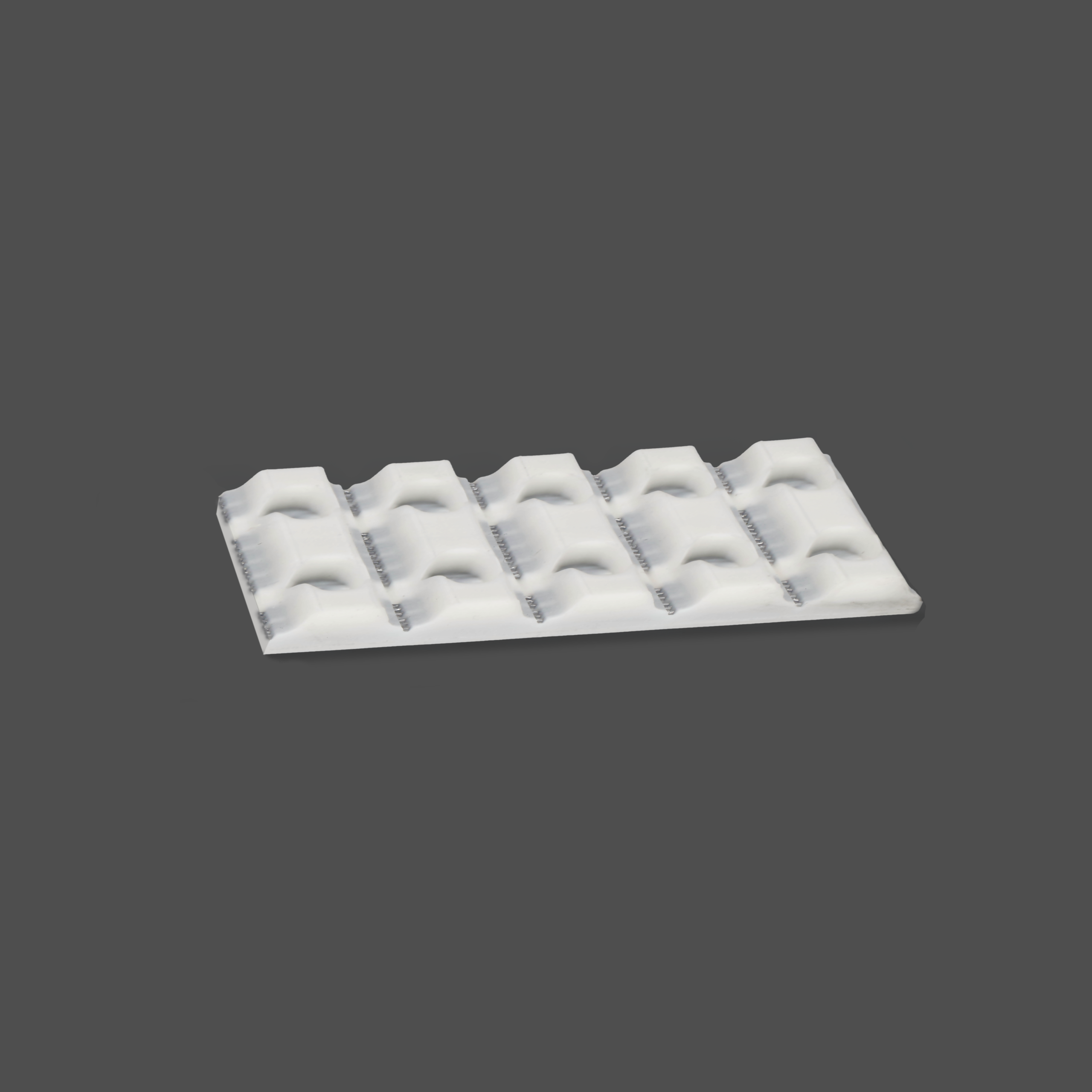

Mit dem PU-Zahnriemen ATN20 steht das ATN-System auch für größere Lasten zur Verfügung. Die Ausformungen im Riemen nehmen Befestigungselemente für Nocken auf, die sich bei Bedarf schnell austauschen lassen – ideal für Förderanlagen mit wechselnden Formaten und schwereren Teilen. Der Riemen ist mit Stahl- oder Edelstahlcords erhältlich. Mit unserem Maschinenpark bearbeiten wir den ATN20 zusätzlich nach Ihren Anforderungen.
| Eigenschaft | Wert |
|---|---|
| Profil | ATN20 |
| Shore Härte | 92° Shore A |
| Standard-Zugträger | Stahl-Zugträger, 1,2 mm |
| Verfügbare Zugträger | Stahl, Edelstahl |
| Breitentoleranz | ± 1,0 mm |
| Höhentoleranz | ± 0,4 mm |
| Längentoleranz | ± 0,8 mm/M |
| Gewicht pro Meter | ± 81 g/10 mm Riemenbreite |
| Min. Zahnanzahl der Riemenscheibe | 25 Zähne |
| Min. Durchmesser der Riemenscheibe | 125 mm |
| Merkmal | Stahl | Edelstahl |
|---|---|---|
| Standard | ✔ | ✔ |
| PAZ (Nylon-Gewebe auf Zahnseite) | ✔ | ✔ |
| PAR (Nylon-Gewebe auf Rückseite) | ✔ | - |
| PAZ/PAR | ✔ | - |
| Abkürzung | Bedeutung |
|---|---|
| PAZ | Nylon-Gewebe auf der Zahnseite |
| PAR | Nylon-Gewebe auf der Rückseite |
| E-Koords | Extra flexible Zugträger |
| DL | Doppelt verzahnter Riemen |
| DR | Erhöhte Rückseite |
| TK | Variante mit extrudierter Führung |
| ATL | Verstärkte Zugträger |
25 mm, 50 mm, 75 mm, 100 mm
