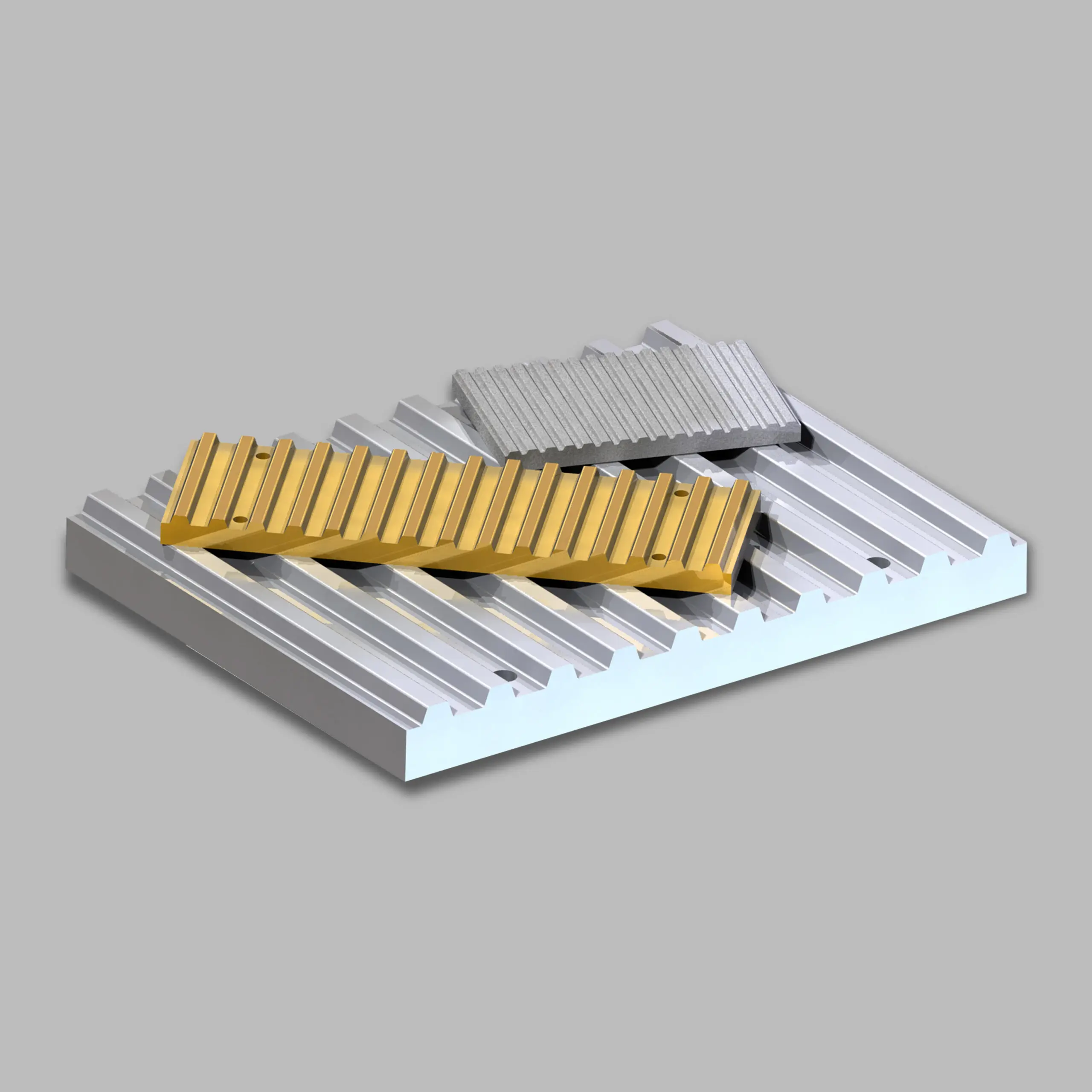

Klemmverbinder XH sind für die große 7/8″-Teilung ausgelegt und spannen die Enden schwerer Zollprofil-Riemen beidseitig ein. Sie passen zu Riemenbreiten bis 76,2 mm. Erhältlich ohne Bohrungen (OB) oder mit Befestigungsbohrungen (MB); weitere Abmessungen auf Anfrage.
| Eigenschaft | Wert |
|---|---|
| Profil | XH |
OB = ohne Bohrungen, MB = mit Bohrungen
| Beschreibung | B | L | H | A | C | M | D | max. Riemenbreite |
|---|---|---|---|---|---|---|---|---|
| Klemmverbinder 50 x 200 - XH OB | 50 | 200 | 20 | – | – | – | – | 25,4 |
| Klemmverbinder 50 x 200 - XH MB | 50 | 200 | 20 | 160 | 60 | 38 | Ø6,5 | 25,4 |
| Klemmverbinder 60 x 200 - XH OB | 60 | 200 | 20 | – | – | – | – | 38,1 |
| Klemmverbinder 60 x 200 - XH MB | 60 | 200 | 20 | 160 | 60 | 46 | Ø6,5 | 38,1 |
| Klemmverbinder 75 x 200 - XH OB | 75 | 200 | 20 | – | – | – | – | 50,8 |
| Klemmverbinder 75 x 200 - XH MB | 75 | 200 | 20 | 160 | 60 | 62 | Ø6,5 | 50,8 |
| Klemmverbinder 110 x 200 - XH OB | 110 | 200 | 20 | – | – | – | – | 76,2 |
| Klemmverbinder 110 x 200 - XH MB | 110 | 200 | 20 | 160 | 60 | 94 | Ø6,5 | 76,2 |
