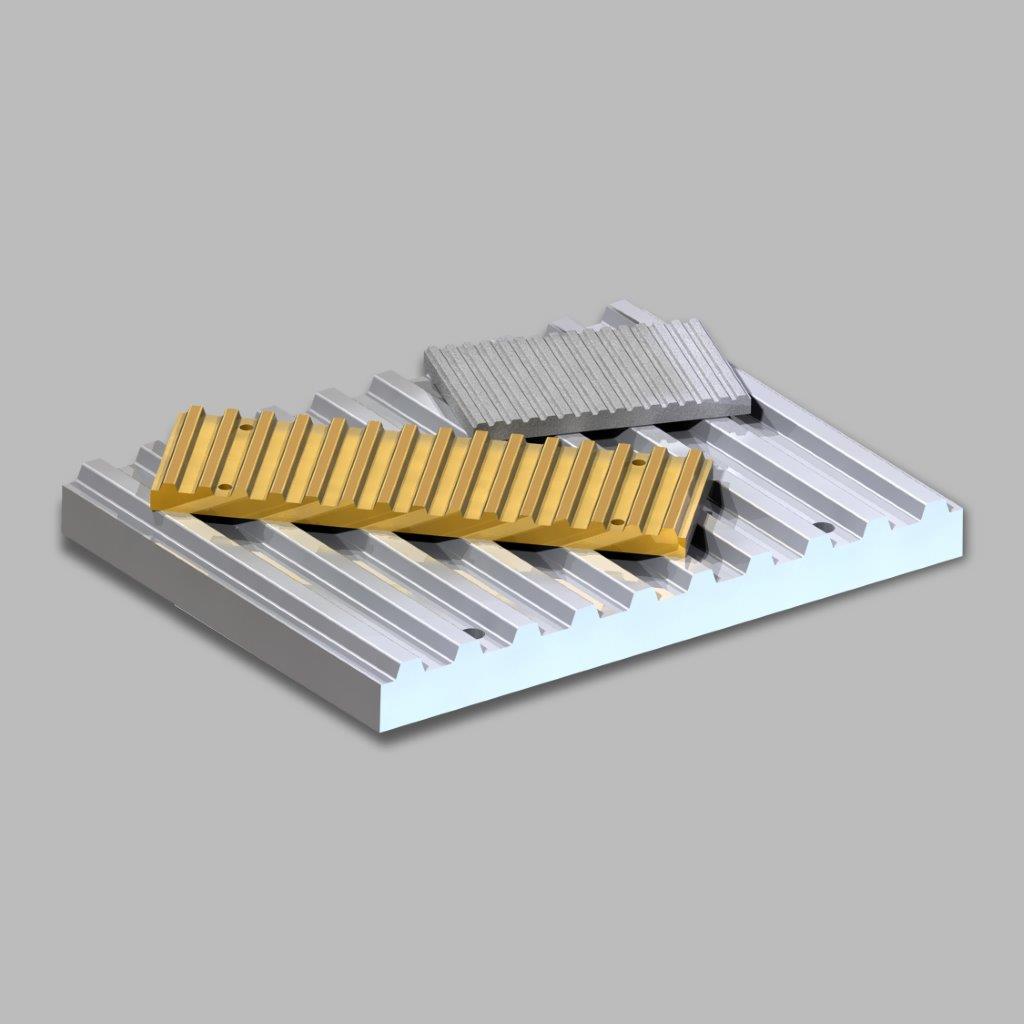

Der Klemmverbinder T10 hält das Ende eines offenen T10-Zahnriemens sicher und formschlüssig, etwa am Schlitten einer Linearachse. Er ist für die einseitige und doppelseitige Riemeneinspannung sowie für Riemenbreiten bis 75 mm erhältlich. Die Verbinder bestehen aus Aluminium und werden ohne Bohrungen (OB) oder mit Befestigungsbohrungen (MB) geliefert.
| Eigenschaft | Wert |
|---|---|
| Profil | T10 |
OB = ohne Bohrungen, MB = mit Bohrungen
| Beschreibung | B | L | H | A | M | D | max. Riemenbreite |
|---|---|---|---|---|---|---|---|
| Klemmverbinder 50 x 78 - T10 OB | 50 | 78 | 10 | – | – | – | 25 |
| Klemmverbinder 50 x 78 - T10 MB | 50 | 78 | 10 | 40 | 35 | Ø5,5 | 25 |
| Klemmverbinder 60 x 78 - T10 OB | 60 | 78 | 10 | – | – | – | 32 |
| Klemmverbinder 60 x 78 - T10 MB | 60 | 78 | 10 | 40 | 42 | Ø5,5 | 32 |
| Klemmverbinder 75 x 78 - T10 OB | 75 | 78 | 10 | – | – | – | 50 |
| Klemmverbinder 75 x 78 - T10 MB | 75 | 78 | 10 | 40 | 60 | Ø5,5 | 50 |
| Klemmverbinder 110 x 78 - T10 OB | 110 | 78 | 10 | – | – | – | 75 |
| Klemmverbinder 110 x 78 - T10 MB | 110 | 78 | 10 | 40 | 90 | Ø5,5 | 75 |
| Beschreibung | B | L | H | A | M | D | max. Riemenbreite |
|---|---|---|---|---|---|---|---|
| Klemmverbinder 50 x 78 - T10 OB | 50 | 78 | 10 | – | – | – | 25 |
| Klemmverbinder 50 x 78 - T10 MB | 50 | 78 | 10 | 40 | 35 | Ø5,5 | 25 |
| Klemmverbinder 60 x 78 - T10 OB | 60 | 78 | 10 | – | – | – | 32 |
| Klemmverbinder 60 x 78 - T10 MB | 60 | 78 | 10 | 40 | 42 | Ø5,5 | 32 |
| Klemmverbinder 75 x 78 - T10 OB | 75 | 78 | 10 | – | – | – | 50 |
| Klemmverbinder 75 x 78 - T10 MB | 75 | 78 | 10 | 40 | 60 | Ø5,5 | 50 |
| Klemmverbinder 110 x 78 - T10 OB | 110 | 78 | 10 | – | – | – | 75 |
| Klemmverbinder 110 x 78 - T10 MB | 110 | 78 | 10 | 40 | 90 | Ø5,5 | 75 |
