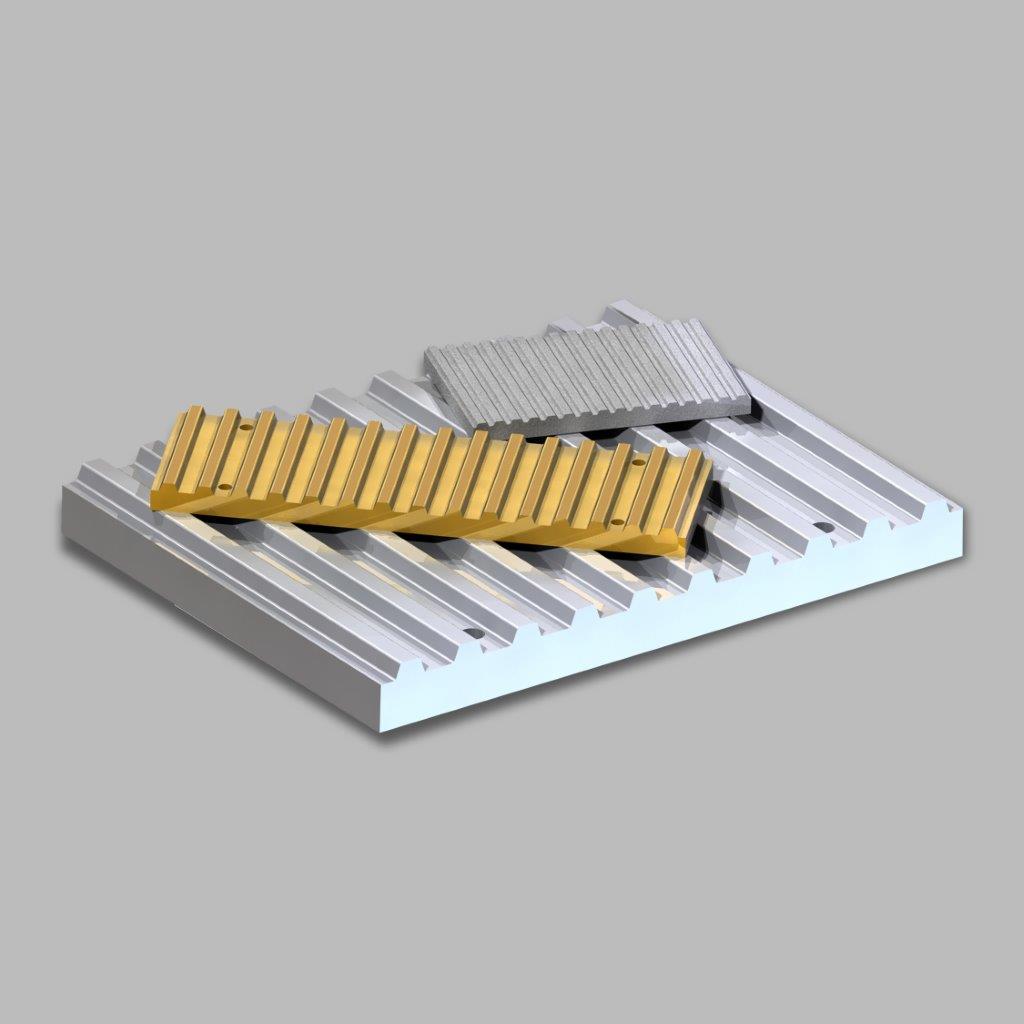

Klemmverbinder AT5 dienen zur Befestigung der Enden offener AT5-Zahnriemen, zum Beispiel an Schlitten oder Tischen von Linearantrieben. Sie sind einseitig und beidseitig klemmend sowie für Riemenbreiten bis 50 mm erhältlich. Die Verbinder bestehen aus Aluminium und werden ohne (OB) oder mit Befestigungsbohrungen (MB) geliefert.
| Eigenschaft | Wert |
|---|---|
| Profil | AT5 |
OB = ohne Bohrungen, MB = mit Bohrungen
| Beschreibung | B | L | H | A | M | D | max. Riemenbreite |
|---|---|---|---|---|---|---|---|
| Klemmverbinder 35 x 42 - AT5 OB | 35 | 41,8 | 8 | – | – | – | 10 |
| Klemmverbinder 35 x 42 - AT5 MB | 35 | 41,8 | 8 | 25 | 25 | Ø5,5 | 10 |
| Klemmverbinder 44 x 42 - AT5 OB | 44 | 41,8 | 8 | – | – | – | 20 |
| Klemmverbinder 44 x 42 - AT5 MB | 44 | 41,8 | 8 | 25 | 32 | Ø5,5 | 20 |
| Beschreibung | B | L | H | A | C | M | D | max. Riemenbreite |
|---|---|---|---|---|---|---|---|---|
| Klemmverbinder 50 x 120 - AT5 OB | 50 | 120 | 10 | – | – | – | – | 25 |
| Klemmverbinder 50 x 120 - AT5 MB | 50 | 120 | 10 | 80 | 20 | 38 | Ø5,5 | 25 |
| Klemmverbinder 60 x 120 - AT5 OB | 60 | 120 | 10 | – | – | – | – | 32 |
| Klemmverbinder 60 x 120 - AT5 MB | 60 | 120 | 10 | 80 | 20 | 46 | Ø5,5 | 32 |
| Klemmverbinder 75 x 120 - AT5 OB | 75 | 120 | 10 | – | – | – | – | 50 |
| Klemmverbinder 75 x 120 - AT5 MB | 75 | 120 | 10 | 80 | 20 | 60 | Ø5,5 | 50 |
