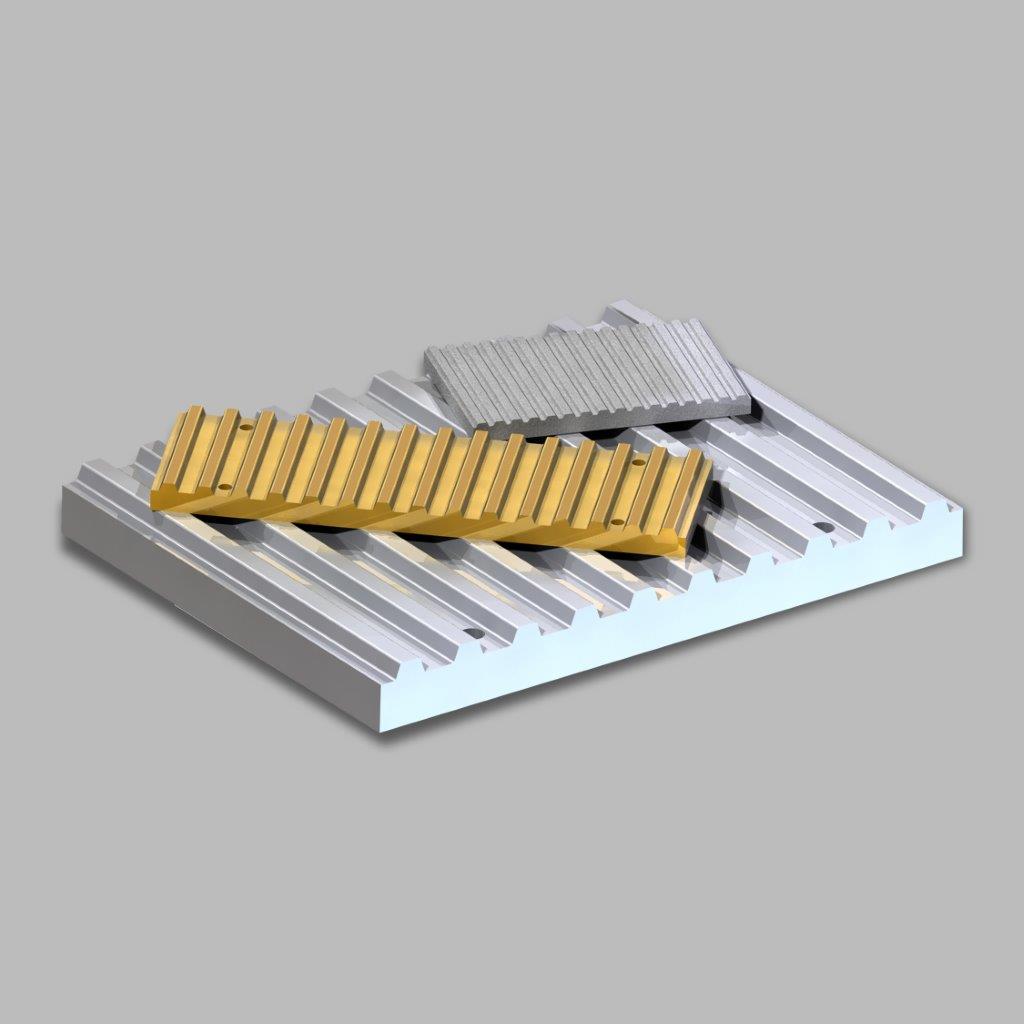

Der Klemmverbinder AT3 spannt das Ende eines offenen PU-Zahnriemens AT3 formschlüssig ein. Er eignet sich für kompakte Linearantriebe mit Riemenbreiten bis 25 mm. Gefertigt wird er aus Aluminium, ohne Bohrungen (OB) zur eigenen Bearbeitung oder mit Befestigungsbohrungen (MB) zur direkten Montage.
| Eigenschaft | Wert |
|---|---|
| Profil | AT3 |
OB = ohne Bohrungen, MB = mit Bohrungen
| Beschreibung | B | L | H | A | M | D | max. Riemenbreite |
|---|---|---|---|---|---|---|---|
| Klemmverbinder 30 x 75 - AT3 OB | 30 | 75 | 8 | – | – | – | 10 |
| Klemmverbinder 30 x 75 - AT3 MB | 30 | 75 | 8 | 50 | 20 | Ø5,5 | 10 |
| Klemmverbinder 45 x 75 - AT3 OB | 45 | 75 | 8 | – | – | – | 20 |
| Klemmverbinder 45 x 75 - AT3 MB | 45 | 75 | 8 | 50 | 30 | Ø5,5 | 20 |
| Klemmverbinder 60 x 75 - AT3 OB | 60 | 75 | 8 | – | – | – | 25 |
| Klemmverbinder 60 x 75 - AT3 MB | 60 | 75 | 8 | 50 | 38 | Ø5,5 | 25 |
